Produktbeschreibung

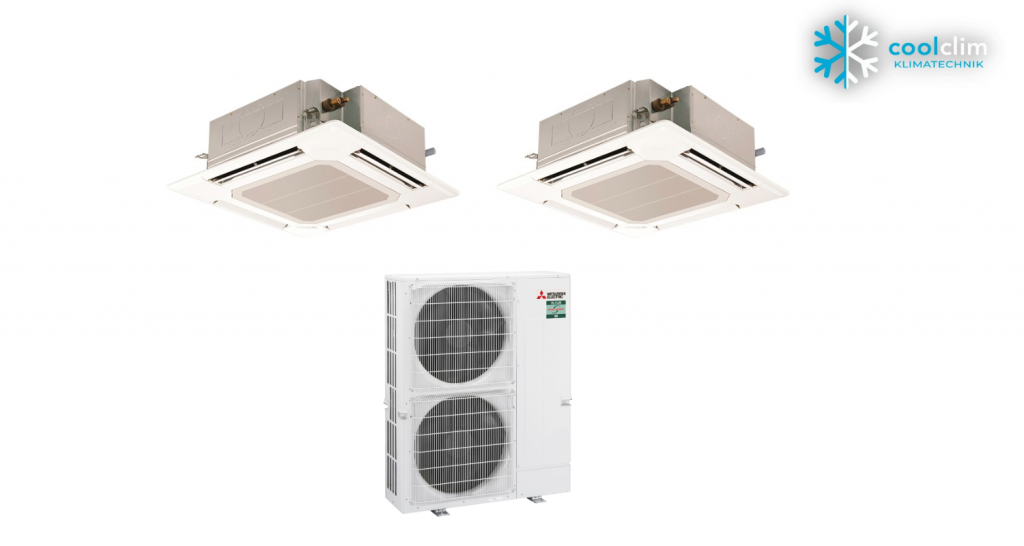

Mitsubishi Electric Simultan-Set mit 2 × 4-Wege-Deckenkassette

2 × PLA-M100EA + 2 × PLP-6EA + PUZ-ZM200YKA2 | R32 | 400 V

Dieses leistungsstarke Mitsubishi Electric Klimaanlagen-Set ist für die Klimatisierung von zwei Räumen mit jeweils etwa 100 bis 105 m² ausgelegt.

Zwei PLA-M100EA 4-Wege-Deckenkassetten werden im Simultanbetrieb über ein gemeinsames Mitsubishi Electric PUZ-ZM200YKA2 Außengerät betrieben.

Das System ermöglicht:

• Kühlen
• Heizen
• Entfeuchten
• Luftreinigung
• gleichmäßige Luftverteilung über vier Ausblasrichtungen

Lieferumfang

• 2 × Mitsubishi Electric PLA-M100EA 4-Wege-Deckenkassette
• 2 × Mitsubishi Electric PLP-6EA Blende
• 1 × Mitsubishi Electric PUZ-ZM200YKA2 Power-Inverter-Außengerät
• Simultanbetrieb beider Innengeräte
• R32-Kältemittelsystem
• 400-V-Spannungsversorgung am Außengerät

Innengeräte

2 × Mitsubishi Electric PLA-M100EA 4-Wege-Deckenkassette

Kühlleistung: 2 × 9,5 kW

Die Mitsubishi Electric PLA-M-Serie verbindet hohe Klimaleistung mit einer besonders gleichmäßigen Luftverteilung.

Über vier separat angeordnete Luftauslässe wird die temperierte Luft in mehrere Richtungen in den Raum geführt. Dadurch lassen sich auch größere Flächen zuverlässig klimatisieren.

Die deckennahe Luftströmung reduziert gleichzeitig das Risiko unangenehmer direkter Zugluft.

Gleichmäßige Klimatisierung über vier Luftauslässe

Die vier Ausblasrichtungen verteilen die gekühlte oder erwärmte Luft großflächig im Raum.

Die einzelnen Luftleitlamellen können individuell eingestellt werden. Dadurch lässt sich die Luftströmung an unterschiedliche Raumformen und Nutzungsbereiche anpassen.

Besonders in Büros, Verkaufsflächen oder anderen gewerblichen Bereichen bietet die Deckenkassette damit ein hohes Maß an Komfort.

Coanda-Effekt für angenehme Luftverteilung

Die PLA-M Deckenkassetten nutzen eine weitgehend deckennahe Luftführung.

Die temperierte Luft wird zunächst entlang der Decke geführt und anschließend im Raum verteilt.

Dadurch gelangt die gekühlte Luft nicht unmittelbar in den Aufenthalts- oder Arbeitsbereich und eine angenehmere Klimatisierung kann erreicht werden.

Geeignet für gewerbliche Anwendungen

Die Mitsubishi Electric Mr.-Slim-Serie wurde für leistungsstarke Klimaanwendungen in mittelgroßen und größeren Räumen entwickelt.

Typische Einsatzbereiche sind beispielsweise:

• Büros
• Arztpraxen
• Verkaufsflächen
• Restaurants
• Besprechungsräume
• Technikräume
• Gewerbeflächen

Gerade in solchen Bereichen spielen zuverlässiger Betrieb, geringe Geräuschentwicklung und ein möglichst effizienter Anlagenbetrieb eine wichtige Rolle.

Optionaler 3D i-see Sensor

Die PLA-M Deckenkassette kann mit dem Mitsubishi Electric 3D i-see Sensor erweitert werden.

Der Sensor überwacht den Raum in einem Blickwinkel von 360° und kann sowohl Temperaturunterschiede als auch die Anwesenheit von Personen berücksichtigen.

Dadurch lässt sich die Luftverteilung automatisch an die tatsächliche Nutzung des Raumes anpassen.

Bedarfsgerechter Energieverbrauch

Wenn sich weniger Personen im Raum befinden, kann die Anlage ihren Betrieb entsprechend reduzieren.

Wird keine Anwesenheit erkannt, kann das System in einen Energiesparmodus wechseln oder den Betrieb entsprechend reduzieren.

Dadurch wird vermieden, dass nicht genutzte Bereiche unnötig vollständig klimatisiert werden.

Direkte oder indirekte Luftströmung

Menschen empfinden Luftbewegungen unterschiedlich.

Während einige Nutzer eine direkte Kühlung bevorzugen, empfinden andere einen unmittelbar auf den Körper gerichteten Luftstrom als unangenehm.

Mit dem optionalen 3D i-see Sensor kann die Luftführung entsprechend angepasst werden.

Für die einzelnen Luftauslässe lässt sich zwischen direkter und indirekter Luftströmung wählen.

Wave Airflow

Mit der Wave-Airflow-Funktion können die Luftleitlamellen ihre Position gezielt verändern.

Dadurch wird die Luft sowohl horizontal als auch vertikal über unterschiedliche Bereiche des Raumes verteilt.

Das unterstützt eine gleichmäßigere Temperaturverteilung und kann insbesondere in größeren Räumen den Klimakomfort verbessern.

Individuell einstellbare Ausblaslamellen

Die Luftleitlamellen können unabhängig voneinander geregelt werden.

Damit lässt sich die Luft beispielsweise gezielt in bestimmte Raumzonen leiten oder bewusst von einzelnen Bereichen fernhalten.

Die Steuerung kann mit kompatiblen Mitsubishi Electric Bedienelementen erfolgen.

Integrierte Kondensatpumpe

Die Kondensatpumpe ist bereits in der Deckenkassette integriert.

Das im Kühl- und Entfeuchtungsbetrieb entstehende Kondenswasser kann dadurch zuverlässig abgeführt werden.

Laut den vorliegenden Angaben ist eine Förderhöhe von bis zu etwa 850 mm ab Blendenebene möglich.

Frischluftanschluss

Die PLA-M Deckenkassette bietet außerdem eine Anschlussmöglichkeit für Frischluft.

Bei entsprechender Anlagenplanung kann dadurch zusätzlich Außenluft in das Klimatisierungssystem integriert werden.

Optionaler automatischer Filterlift

Für eine einfachere Wartung kann das System optional mit einem automatischen Filterlift ausgestattet werden.

Der Filter lässt sich per Fernbedienung um bis zu etwa 4 Meter absenken.

Gerade bei höheren Decken kann dies die regelmäßige Reinigung erheblich erleichtern.

Optionaler WLAN-Adapter mit MELCloud

Mit einem optional erhältlichen WLAN-Adapter können die Klimageräte in Mitsubishi Electric MELCloud eingebunden werden.

Dadurch ist eine Steuerung über kompatible Geräte möglich, beispielsweise:

• Smartphone
• Tablet
• PC

Somit können wichtige Einstellungen auch digital vorgenommen werden.

Flexible Bedienmöglichkeiten

Je nach Anlagenkonfiguration können die Deckenkassetten mit unterschiedlichen Bedienelementen kombiniert werden.

Optional stehen beispielsweise:

• Kabelfernbedienung
• Infrarotfernbedienung

zur Verfügung.

Rotations- und Redundanzfunktionen

Die Deckenkassetten unterstützen Funktionen für Anwendungen, bei denen eine erhöhte Betriebssicherheit erforderlich ist.

Dazu gehören unter anderem Rotations- und Redundanzfunktionen.

Damit können entsprechende Anlagenkonzepte auch für anspruchsvollere gewerbliche oder technische Einsatzbereiche realisiert werden.

Außengerät

Mitsubishi Electric PUZ-ZM200YKA2 Power Inverter

Kühlleistung ca. 19,0 kW | Heizleistung ca. 22,4 kW | 400 V | R32

Das leistungsstarke Außengerät versorgt beide Deckenkassetten des Simultansystems.

Durch die Invertertechnologie kann die Verdichterleistung an den tatsächlichen Kühl- oder Heizbedarf angepasst werden.

Das Außengerät eignet sich je nach Planung beispielsweise für die Installation:

• auf dem Dach
• auf einer Terrasse
• an einer geeigneten Außenfläche
• in entsprechend vorbereiteten Außenbereichen

Widerstandsfähige Gehäusekonstruktion

Gehäuse und Rahmen bestehen aus stabilen verzinkten Stahlblechen.

Eine wetterbeständige Polyester-Einbrennlackierung schützt das Gerät vor äußeren Einflüssen.

Zusätzlich befindet sich eine Schalldämmung im Inneren des Außengerätes.

Großflächig abnehmbare Verkleidungselemente erleichtern Wartungs- und Servicearbeiten.

Hochleistungswärmetauscher

Der Wärmetauscher besteht aus Kupferrohren mit aufgepressten Aluminiumlamellen.

Die L-förmige Anordnung in Verbindung mit einem Unterkühler unterstützt eine hohe thermische Leistungsfähigkeit.

Abhängig vom Betriebsmodus arbeitet der Wärmetauscher als Verdampfer oder Verflüssiger.

Drehzahlgeregelter Axialventilator

Das Außengerät verfügt über einen direkt angetriebenen Axialventilator.

Die Ventilatordrehzahl wird abhängig von den aktuellen Betriebsbedingungen geregelt.

Der Ventilator ist statisch und dynamisch ausgewuchtet und verfügt über ein Schutzgitter.

Der wettergeschützte Antriebsmotor ist mit einem thermischen Überlastschutz ausgestattet.

Invertergeregelter Verdichter

Ein drehzahlgeregelter Rollkolbenverdichter übernimmt die eigentliche Kältemittelverdichtung.

Durch die Invertersteuerung kann die Verdichterleistung an den aktuellen Bedarf angepasst werden.

Der Verdichter ist:

• auf Schwingungsdämpfern montiert
• zusätzlich schallgedämmt
• gegen Überstrom geschützt
• gegen thermische Überlastung geschützt

Ein Flüssigkeitsabscheider reduziert zusätzlich das Risiko von Flüssigkeitsschlägen.

R32-Kältemittelkreislauf

Der Kältemittelkreislauf enthält unter anderem:

• Filter
• Sammler
• 4-Wege-Ventil für Heiz- und Kühlbetrieb
• elektronisches Expansionsventil
• Serviceanschlüsse
• Füllanschlüsse
• absperrbare Ventile
• Bördelanschlüsse

Der Kreislauf wird werkseitig druck- und dichtheitsgeprüft, getrocknet sowie evakuiert.

Das Außengerät ist mit R32 der Kategorie A2L vorgefüllt.

Mitsubishi Electric A-Control

Die integrierte A-Control-Steuerung übernimmt die Überwachung und Regelung der wesentlichen Anlagenfunktionen.

Eine elektronische Steuerplatine koordiniert unter anderem:

• Verdichterbetrieb
• Ventilatorsteuerung
• Kommunikation der Komponenten
• Sicherheitsfunktionen
• Inverterregelung

Dadurch kann die Anlagenleistung laufend an den aktuellen Bedarf angepasst werden.

Betrieb bei niedrigen Außentemperaturen

Die integrierte Verflüssigungsdruckregelung ermöglicht laut den vorliegenden Angaben einen Kühlbetrieb bis etwa −10 °C Außentemperatur.

Bei noch niedrigeren Temperaturen wird der Verdichter entsprechend der Anlagensteuerung abgeschaltet.

Fehlerdiagnose

Störungen von Innen- und Außengeräten können über Blinkcodes auf der Außengeräteplatine angezeigt werden.

Zusätzlich kann über die Fehlerhistorie der zuletzt gespeicherte Fehler abgerufen werden.

Dies erleichtert einem Fachbetrieb die Diagnose und Wartung des Systems.

Replace-Funktion

Das Außengerät unterstützt die Mitsubishi Electric Replace-Technologie.

Unter bestimmten technischen Voraussetzungen können vorhandene Kältemittelleitungen älterer Klimaanlagen bei einer Modernisierung weiterverwendet werden.

Ob dies bei einer konkreten Installation möglich ist, muss vorab durch qualifiziertes Fachpersonal geprüft werden.

Qualitäts- und Konformitätsmerkmale

Laut den vorliegenden Produktinformationen bietet das System unter anderem:

• Konformität mit der ErP-Richtlinie Lot 10
• Ausführung gemäß EU-Verordnung Nr. 206/2012
• Fertigung in ISO-9001-zertifizierten Werken
• CE-Kennzeichnung
• werkseitigen Probelauf unter Betriebsbedingungen

Typische Einsatzbereiche

Das Simultansystem eignet sich besonders für zwei ähnlich große Bereiche, die über ein gemeinsames Außengerät klimatisiert werden sollen.

Beispielsweise:

• zwei Büroflächen
• zwei Verkaufsräume
• Praxis- und Behandlungsräume
• zwei Gastronomiebereiche
• Besprechungs- und Arbeitsräume
• größere Gewerbeeinheiten

Durch die beiden 4-Wege-Deckenkassetten wird die Luft jeweils großflächig und gleichmäßig im Raum verteilt.

Technische und rechtliche Hinweise

Technische Änderungen, Irrtümer und Zwischenverkauf bleiben vorbehalten.

Das Austreten von Kältemittel kann zur globalen Erwärmung beitragen. Die Klimawirkung eines Kältemittels wird über das sogenannte Treibhauspotenzial beziehungsweise den GWP-Wert beschrieben.

Kältemittel mit einem niedrigeren GWP-Wert verursachen bei einer Freisetzung eine geringere Klimawirkung als Kältemittel mit einem höheren GWP-Wert.

Arbeiten am Kältemittelkreislauf sowie Installation, Wartung oder Reparatur dürfen ausschließlich durch entsprechend qualifiziertes Fachpersonal durchgeführt werden.
