Produktbeschreibung

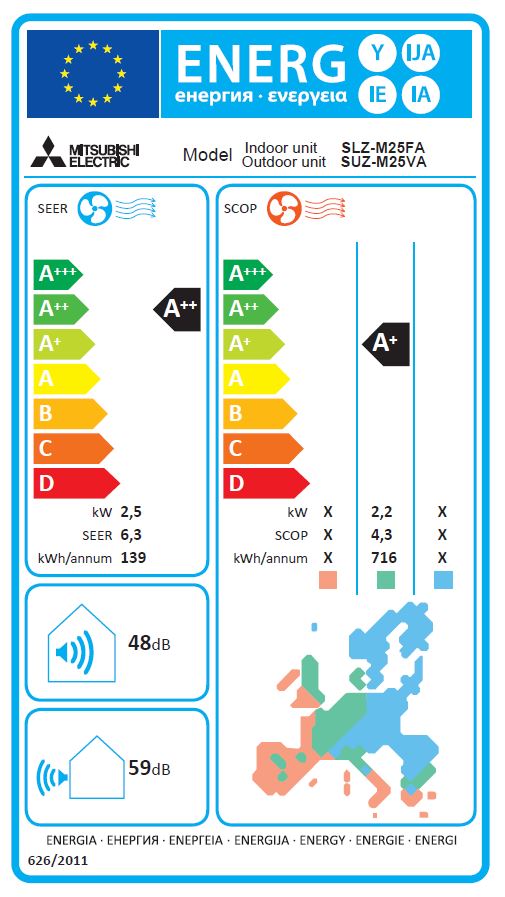

Mitsubishi Electric Deckenkassetten-Set
SLZ-M25FA + Blende SLP-2FALM + Außengerät SUZ-M25VA | 2,5 kW Kühlen | 3,2 kW Heizen | R32
Dieses Mitsubishi Electric Klimaanlagen-Set eignet sich für die Klimatisierung eines Raumes mit einer Größe von ungefähr 25 bis 30 m².
Die Anlage kann zum Kühlen, Heizen, Lüften und Entfeuchten eingesetzt werden. Durch die kompakte 4-Wege-Deckenkassette wird die temperierte Luft gleichmäßig im Raum verteilt, während das Innengerät platzsparend in eine abgehängte Decke integriert wird.
Das Set besteht aus:
- Mitsubishi Electric 4-Wege-Deckenkassette SLZ-M25FA
- Deckenblende SLP-2FALM inklusive Infrarotfernbedienung
- Mitsubishi Electric Außengerät SUZ-M25VA
- Kältemittel R32
Innengerät
Mitsubishi Electric SLZ-M25FA 4-Wege-Deckenkassette
Kühlleistung: 2,5 kW
Die kompakte SLZ-M25FA wurde speziell für den Einbau in Euroraster-Zwischendecken entwickelt. Aufgrund ihrer niedrigen Bauhöhe und des montagefreundlichen Aufbaus eignet sie sich besonders für Räume mit begrenztem Platz oberhalb der abgehängten Decke.
Die Raumluft wird von unten angesaugt und über vier Seiten gleichmäßig wieder ausgeblasen. Je nach Raumsituation können einzelne Ausblasöffnungen verschlossen werden, sodass auch ein zwei- oder dreiseitiger Luftaustritt möglich ist.
Geeignet für niedrige Zwischendecken
Mit einer Einbauhöhe von lediglich etwa 245 mm kann die Deckenkassette auch dort eingesetzt werden, wo über der Decke nur wenig Installationsraum zur Verfügung steht.
Damit eignet sich das System unter anderem für:
- Büros
- Verkaufsräume
- Besprechungszimmer
- Praxisräume
- Wohnbereiche
- kleinere Gewerbeeinheiten
Montagefreundlicher Geräteaufbau
Das Gehäuse besteht aus verzinktem Stahlblech und verfügt über eine geeignete Wärmeisolierung.
Alle wichtigen Bauteile sind von der Raumseite aus erreichbar. Dadurch können Montage-, Wartungs- und Servicearbeiten durchgeführt werden, ohne dass größere Bereiche der Zwischendecke geöffnet werden müssen.
Das spezielle Befestigungssystem erleichtert außerdem die Montage der Deckenblende. Diese kann unter geeigneten Bedingungen von einer einzelnen Fachkraft angebracht werden.
Gleichmäßige Luftverteilung
Vierseitiger Luftaustritt
Die klimatisierte Luft wird standardmäßig über alle vier Seiten der Kassette in den Raum eingebracht.
Motorisch betriebene Luftleitlamellen ermöglichen eine individuelle Einstellung der Ausblasrichtung auf jeder Seite. Dadurch kann die Luftströmung an die jeweilige Raumnutzung angepasst werden.
Durch das Verschließen einzelner Ausblasöffnungen lässt sich die Kassette bei Bedarf auch mit zwei oder drei aktiven Luftauslässen betreiben.
Horizontaler Luftstrom und Coanda-Effekt
Die Luftleitlamellen bieten mehrere einstellbare Ausblaswinkel.
Bei einer horizontalen Ausrichtung strömt die Luft zunächst entlang der Decke und verteilt sich anschließend im Raum. Dieser sogenannte Coanda-Effekt kann direkte Zugluft reduzieren und unterstützt eine besonders angenehme Luftverteilung.
Vorbereiteter Frischluftanschluss
Die Deckenkassette ist serienmäßig für die Einbindung eines Frischluftanschlusses vorbereitet.
Bei entsprechender Planung kann dem Raum somit ein begrenzter Anteil Außenluft zugeführt werden. Die konkrete Ausführung muss durch einen Fachbetrieb geplant und an die örtlichen Gegebenheiten angepasst werden.
Luftansaugung und Langzeitfilter
Die Raumluft wird über das herausklappbare Ansauggitter an der Unterseite der Kassette aufgenommen.
Dahinter befindet sich ein langlebiger Luftfilter, der gröbere Staubpartikel zurückhält und den Wärmetauscher vor Verschmutzungen schützt.
Das Filterelement ist von unten zugänglich und kann zur Reinigung unkompliziert entnommen werden.
Hochleistungswärmetauscher
Der integrierte Wärmetauscher besteht aus Kupferrohren mit aufgepressten Aluminiumlamellen.
Je nach Betriebsart arbeitet er als Verdampfer oder Verflüssiger und überträgt die Wärme zwischen Kältemittel und Raumluft.
Die Kondensatwanne ist gegen Schwitzwasserbildung isoliert. Das Kältesystem wird werkseitig vorbereitet und mit Schutzgas befüllt.
Integrierte Kondensatpumpe
Das Innengerät besitzt eine eingebaute Kondensatpumpe mit Kondensatsensor.
Das während des Kühl- und Entfeuchtungsbetriebs entstehende Wasser kann bis zu einer Höhe von etwa 850 mm gefördert werden. Anschließend muss die weiterführende Kondensatleitung mit ausreichendem Gefälle verlegt werden.
Leiser und effizienter Ventilator
Der Ventilator wird direkt von einem drehzahlgeregelten Motor angetrieben.
Die 3D-Turbo-Fan-Technologie sorgt für eine gleichmäßige Luftförderung bei niedrigen Betriebsgeräuschen. Der Ventilator ist schwingungsgedämpft gelagert und dynamisch ausgewuchtet.
Mehrere Lüfterstufen ermöglichen eine Anpassung der Luftmenge an den jeweiligen Heiz- oder Kühlbedarf.
Automatische Lüftersteuerung
Die Lüfterleistung wird abhängig von der Raumtemperatur und dem aktuellen Leistungsbedarf automatisch geregelt.
Wird nach dem Einschalten eine hohe Leistung benötigt, arbeitet das Gerät zunächst mit einer stärkeren Luftmenge. Sobald sich die Raumtemperatur dem eingestellten Sollwert nähert, wird die Lüfterleistung automatisch reduziert.
Automatische Steuerung der Luftleitlamellen
Die Stellung der Luftleitlamellen wird passend zur gewählten Betriebsart automatisch angepasst.
Im Kühlbetrieb kann die Luft beispielsweise eher horizontal geführt werden, während sie beim Heizen stärker nach unten geleitet wird. Dadurch wird die temperierte Luft möglichst gleichmäßig im Raum verteilt.
Optionaler 3D i-see Sensor
Anwesenheitserkennung und bedarfsgerechte Luftführung
Die Deckenkassette kann optional mit einem 3D i-see Sensor erweitert werden.
Der Sensor erkennt Personen und Temperaturunterschiede innerhalb des Raumes. Anhand dieser Informationen kann die Luftströmung gezielter ausgerichtet werden.
Je nach gewählter Einstellung kann die Luft:
- auf anwesende Personen ausgerichtet werden
- von Personen weggeführt werden
- gleichmäßig im gesamten Raum verteilt werden
- an die Anzahl der anwesenden Personen angepasst werden
Die Anwesenheitserkennung kann zudem dazu beitragen, unnötigen Energieverbrauch in nicht genutzten Bereichen zu vermeiden.
Steuerung und Regelung
Die Deckenkassette ist nach den geltenden technischen Vorgaben verdrahtet und verfügt über entsprechende Anschlussklemmen für Spannungsversorgung und Steuerung.
Eine integrierte Steuerplatine überwacht und regelt die wesentlichen Anlagenfunktionen.
Die Solltemperatur kann innerhalb eines Bereichs von ungefähr 17 bis 32 °C eingestellt werden.
Unterstützte Betriebsarten
Das System bietet folgende Betriebsfunktionen:
- Kühlen
- Heizen
- Lüften
- Entfeuchten
- automatische Lüftersteuerung
- automatische Lamellensteuerung
- Timerbetrieb
Die Entfeuchtung erfolgt im Rahmen des Klimabetriebs und stellt keine separat geregelte Luftentfeuchtung dar.
Infrarotfernbedienung mit Wochentimer
Im Lieferumfang der Blende ist eine Infrarotfernbedienung enthalten.
Damit lassen sich unter anderem folgende Einstellungen vornehmen:
- Betriebsart
- Solltemperatur
- Lüftergeschwindigkeit
- Luftausblasrichtung
- Ein- und Ausschaltzeiten
- Wochenprogramme
Über den Wochentimer kann der Betrieb an unterschiedliche Tages- und Nutzungszeiten angepasst werden.
Automatischer Wiederanlauf
Nach einer Unterbrechung der Stromversorgung startet die Klimaanlage automatisch mit den zuletzt gespeicherten Einstellungen neu.
Dadurch müssen Temperatur, Betriebsart und weitere Werte in der Regel nicht erneut eingegeben werden.
Fehlerdiagnosesystem
Das integrierte Diagnosesystem überwacht wichtige Betriebszustände der Anlage.
Werden Unregelmäßigkeiten erkannt, können entsprechende Fehlercodes ausgegeben werden. Diese unterstützen qualifiziertes Fachpersonal bei Wartung und Fehleranalyse.
Vereisungsschutzfunktion
Die Anlage überwacht den Betriebszustand des Wärmetauschers und schützt das System vor einer übermäßigen Vereisung.
Bei Bedarf wird die Leistung angepasst oder ein entsprechender Schutzbetrieb aktiviert.
Verdichterschutz
Nach dem Einschalten oder nach einer Unterbrechung der Stromversorgung startet der Verdichter mit einer Verzögerung von ungefähr drei Minuten.
Diese Anlaufverzögerung schützt den Verdichter vor zu häufigen Neustarts und reduziert die mechanische Belastung.
Außengerät
Mitsubishi Electric SUZ-M25VA
Kühlleistung: 2,5 kW | Heizleistung: 3,2 kW | R32
Das Außengerät der SUZ-M-Serie wurde für den Betrieb mit kompatiblen Mitsubishi Electric Innengeräten entwickelt.
Es übernimmt die Bereitstellung der erforderlichen Heiz- oder Kühlleistung und arbeitet mit moderner Invertertechnologie. Dabei wird die Verdichterleistung kontinuierlich an den tatsächlichen Bedarf angepasst.
Robustes und wetterfestes Gehäuse
Rahmen und Gehäuse des Außengeräts bestehen aus stabilen, verzinkten Stahlblechen.
Eine wetterbeständige Polyester-Einbrennlackierung schützt die Oberflächen vor äußeren Einflüssen. Im Inneren sorgt eine zusätzliche Schalldämmung für reduzierte Betriebsgeräusche.
Großflächige und abnehmbare Verkleidungsteile erleichtern den Zugang bei Installation, Wartung und Reparatur.
Drehzahlgeregelter Axialventilator
Das Außengerät verfügt über einen direkt angetriebenen Axialventilator aus Kunststoff.
Die Drehzahl wird abhängig vom erforderlichen Kondensationsdruck geregelt. Der Ventilator ist statisch und dynamisch ausgewuchtet und arbeitet dadurch ruhig und vibrationsarm.
Ein Berührungsschutzgitter schützt den Ventilatorbereich. Der Antriebsmotor ist wettergeschützt, wartungsarm und mit einem thermischen Überlastschutz ausgestattet.
Invertergeregelter Rollkolbenverdichter
Der Rollkolbenverdichter wird über eine Invertersteuerung stufenlos geregelt.
Er ist auf Schwingungsdämpfern montiert und mit einer zusätzlichen Schalldämmung versehen. Dadurch arbeitet das Außengerät leise und effizient.
Ein Motorschutz schützt vor Überstrom und thermischer Überlastung. Ein ausreichend dimensionierter Flüssigkeitsabscheider verhindert zudem, dass flüssiges Kältemittel zum Verdichter gelangt.
Deckenblende
Mitsubishi Electric SLP-2FALM
Die Deckenblende besteht aus hochwertigem Kunststoff und bildet den sichtbaren Abschluss der Deckenkassette im Raum.
Sie wurde so konstruiert, dass die temperierte Luft gleichmäßig unterhalb der Decke verteilt wird. Durch ihr zurückhaltendes Design fügt sie sich dezent in unterschiedliche Raumgestaltungen ein.
Die zum Set gehörende Infrarotfernbedienung ermöglicht eine komfortable Bedienung der Deckenkassette.
Herausklappbares Ansauggitter
Das Ansauggitter der Blende lässt sich von unten öffnen.
Der dahinterliegende Langzeitfilter kann dadurch einfach entnommen, gereinigt und wieder eingesetzt werden. Dies erleichtert die regelmäßige Wartung und unterstützt eine dauerhaft zuverlässige Luftförderung.
Flexible Nutzung der Luftauslässe
Die Blende ist grundsätzlich für einen vierseitigen Luftauslass ausgelegt.
Je nach Einbausituation können einzelne Öffnungen verschlossen werden, sodass die Deckenkassette auch zwei- oder dreiseitig betrieben werden kann.
Die motorbetriebenen Luftleitlamellen ermöglichen eine komfortable und möglichst zugfreie Verteilung der Raumluft.
Ausstattungsmerkmale im Überblick
- Deckenkassette für Euroraster-Zwischendecken
- Geringe Einbauhöhe von etwa 245 mm
- Vierseitiger Luftaustritt
- Umrüstung auf zwei- oder dreiseitigen Luftaustritt möglich
- Motorisch verstellbare Luftleitlamellen
- Mehrere horizontale Ausblaswinkel
- Coanda-Effekt bei horizontaler Luftführung
- Integrierte Kondensatpumpe mit 850 mm Förderhöhe
- Von unten zugänglicher Langzeitfilter
- Frischluftanschluss vorbereitet
- Automatische Lüfterregelung
- Automatische Steuerung der Luftleitlamellen
- Infrarotfernbedienung mit Wochentimer
- Optionaler 3D i-see Sensor
- Automatischer Wiederanlauf nach Stromausfall
- Speicherung der gewählten Einstellungen
- Fehlerdiagnosesystem
- Vereisungsschutzfunktion
- Verdichterschutz durch Anlaufverzögerung
Hinweise zur Installation
Die Montage, Inbetriebnahme und Wartung der Klimaanlage dürfen ausschließlich durch qualifiziertes Fachpersonal erfolgen.
Bei der Planung müssen insbesondere folgende Punkte berücksichtigt werden:
- ausreichender Platz innerhalb der Zwischendecke
- erforderliche Revisions- und Wartungsflächen
- fachgerechte Kondensatführung
- geeignete Kältemittelleitungen
- elektrische Absicherung
- zulässige Leitungswege und Höhendifferenzen
- fachgerechte Befestigung des Innen- und Außengeräts
Technische und rechtliche Hinweise
Technische Änderungen, Irrtümer und Zwischenverkauf bleiben vorbehalten.
Das Austreten von Kältemittel kann zur Erderwärmung und zum Klimawandel beitragen. Die Klimawirkung eines Kältemittels wird über das sogenannte Treibhauspotenzial beziehungsweise den GWP-Wert angegeben.
Kältemittel mit einem niedrigeren GWP-Wert haben bei einer Freisetzung geringere Auswirkungen auf die Erderwärmung als Kältemittel mit einem höheren Wert.
Die Freisetzung von 1 kg Kältemittel kann – abhängig vom jeweiligen GWP-Wert – über einen Zeitraum von 100 Jahren eine deutlich höhere Klimawirkung verursachen als 1 kg CO₂.
Arbeiten am Kältemittelkreislauf dürfen nicht eigenständig vorgenommen werden. Das Gerät darf nicht geöffnet, zerlegt oder technisch verändert werden. Installation, Wartung und Reparatur sind durch entsprechend geschultes und zertifiziertes Fachpersonal auszuführen.
