Produktbeschreibung

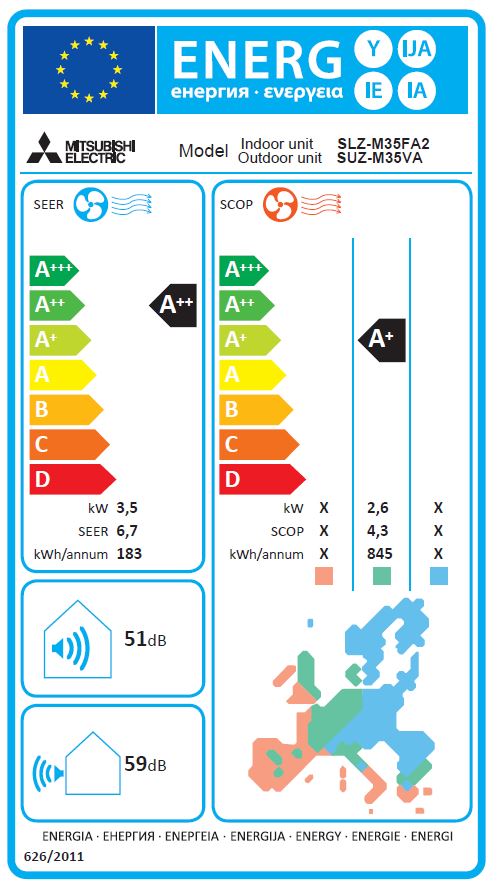

Mitsubishi Electric Deckenkassetten-Komplettset
SLZ-M35FA + Deckenblende SLP-2FA + Außengerät SUZ-M35VA | 3,5 kW Kühlen | 4,1 kW Heizen | R32
Dieses Mitsubishi Electric Klimaanlagen-Set wurde für die Klimatisierung eines einzelnen Raumes mit einer Größe von ungefähr 35 bis 40 m² zusammengestellt.
Die Anlage eignet sich zum Kühlen, Heizen, Lüften und Entfeuchten. Durch die kompakte 4-Wege-Deckenkassette wird die temperierte Luft gleichmäßig im Raum verteilt, während sich das Innengerät platzsparend und unauffällig in eine abgehängte Decke integrieren lässt.
Das Set besteht aus:
- Mitsubishi Electric 4-Wege-Deckenkassette SLZ-M35FA
- Mitsubishi Electric Deckenblende SLP-2FA
- Mitsubishi Electric Außengerät SUZ-M35VA
- Kältemittel R32
Innengerät
Mitsubishi Electric SLZ-M35FA 4-Wege-Deckenkassette
Kühlleistung: 3,5 kW
Die SLZ-M35FA ist eine kompakte Deckenkassette für Euroraster-Zwischendecken. Durch ihre geringe Gerätehöhe und das montagefreundliche Aufhängesystem lässt sie sich auch bei eingeschränkten Platzverhältnissen oberhalb der Decke installieren.
Die Luft wird von unten angesaugt und anschließend über mehrere Ausblasrichtungen im Raum verteilt. Standardmäßig erfolgt der Luftaustritt über vier Seiten. Je nach Einbausituation können einzelne Auslässe geschlossen werden, sodass auch ein zwei- oder dreiseitiger Betrieb möglich ist.
Geeignet für niedrige Zwischendecken
Mit einer Einbauhöhe von nur etwa 245 mm eignet sich die Deckenkassette besonders für Räume, in denen oberhalb der abgehängten Decke nur wenig Installationsraum vorhanden ist.
Mögliche Einsatzbereiche sind unter anderem:
- Büros
- Praxisräume
- Verkaufsflächen
- Besprechungszimmer
- Wohnräume
- kleinere Gewerbeeinheiten
Montagefreundliche Konstruktion
Das Gerätegehäuse besteht aus verzinktem Stahlblech und ist mit einer geeigneten Wärmedämmung versehen.
Wichtige Komponenten sind von der Unterseite des Gerätes erreichbar. Dadurch lassen sich Montage, Reinigung und Wartung durchführen, ohne größere Teile der Zwischendecke demontieren zu müssen.
Das spezielle Montagesystem vereinfacht außerdem die Befestigung der Deckenblende. Unter passenden Bedingungen kann die Blende von einer einzelnen Fachkraft montiert werden.
Flexible Luftverteilung
Vier-, drei- oder zweiseitiger Luftaustritt
Die klimatisierte Raumluft wird standardmäßig über vier Seiten ausgeblasen.
Durch das Verschließen einzelner Öffnungen kann die Deckenkassette bei Bedarf auch mit drei oder zwei aktiven Luftauslässen betrieben werden. Dies ermöglicht eine Anpassung an unterschiedliche Raumformen und Einbaupositionen.
Die Luftleitlamellen werden motorisch verstellt und können auf den einzelnen Seiten individuell ausgerichtet werden.
Horizontaler Luftstrom
Für die Luftausblasrichtung stehen mehrere einstellbare Winkel zur Verfügung.
Bei horizontal ausgerichteten Lamellen strömt die Luft zunächst entlang der Decke in den Raum. Dieser sogenannte Coanda-Effekt unterstützt eine großflächige Verteilung und kann direkte Zugluft reduzieren.
Insgesamt stehen sechs verschiedene Ausblaswinkel zur Verfügung.
Optionaler 3D i-see Sensor
Intelligente Erkennung der Raumnutzung
Die Deckenkassette kann optional mit einem 3D i-see Sensor erweitert werden.
Der Sensor erkennt Personen sowie Temperaturunterschiede innerhalb des Raumes. Auf Grundlage dieser Informationen kann die Luftströmung an die tatsächliche Nutzung angepasst werden.
Je nach Einstellung kann die Luft:
- gezielt in genutzte Raumzonen geleitet werden
- von anwesenden Personen weggeführt werden
- gleichmäßig im gesamten Raum verteilt werden
- an die Anzahl der anwesenden Personen angepasst werden
Die Anwesenheitserkennung kann außerdem dazu beitragen, den Energieverbrauch in ungenutzten Bereichen zu reduzieren.
Luftansaugung und Langzeitfilter
Die Raumluft wird über das Ansauggitter an der Unterseite der Deckenblende aufgenommen.
Das Gitter lässt sich nach unten aufklappen. Dahinter befindet sich ein langlebiger Luftfilter, der gröbere Staubpartikel aus der Raumluft entfernt und den Wärmetauscher vor Verschmutzungen schützt.
Der Filter kann einfach entnommen, gereinigt und anschließend wieder eingesetzt werden.
Hochleistungswärmetauscher
Der Wärmetauscher besteht aus Kupferrohren mit aufgepressten Aluminiumlamellen.
Abhängig von der gewählten Betriebsart arbeitet er als Verdampfer oder Verflüssiger und überträgt Wärme zwischen dem Kältemittel und der Raumluft.
Die Kondensatwanne ist wärmegedämmt, um die Bildung von Schwitzwasser an der Außenseite zu vermeiden. Das Kältesystem wird werkseitig getrocknet, evakuiert und mit Schutzgas vorbereitet.
Integrierte Kondensatpumpe
Im Innengerät ist bereits eine Kondensatpumpe mit Kondensatsensor eingebaut.
Das beim Kühl- und Entfeuchtungsbetrieb entstehende Kondenswasser kann bis zu einer Höhe von ungefähr 850 mm gefördert werden.
Die weiterführende Kondensatleitung muss anschließend fachgerecht und mit ausreichendem Gefälle verlegt werden.
Geräuscharmer Ventilatorbetrieb
Der Ventilator wird direkt über einen drehzahlgeregelten Motor angetrieben.
Die 3D-Turbo-Fan-Technologie ermöglicht eine gleichmäßige Luftförderung bei niedrigen Betriebsgeräuschen. Der Ventilator ist schwingungsgedämpft gelagert und dynamisch ausgewuchtet.
Mehrere Lüfterstufen ermöglichen eine Anpassung der Luftmenge an den aktuellen Heiz- oder Kühlbedarf.
Automatische Lüfterregelung
Die Ventilatorleistung wird abhängig von der Raumtemperatur und der benötigten Leistung automatisch angepasst.
Direkt nach dem Einschalten kann das Gerät zunächst mit einer höheren Luftmenge arbeiten. Sobald sich die Raumtemperatur dem eingestellten Sollwert nähert, wird die Lüfterleistung automatisch reduziert.
Automatische Lamellensteuerung
Die Stellung der Luftleitlamellen wird passend zur jeweiligen Betriebsart geregelt.
Im Kühlbetrieb kann die Luft überwiegend horizontal verteilt werden, während sie im Heizbetrieb stärker in Richtung Boden geführt wird.
Dadurch wird eine möglichst gleichmäßige Temperaturverteilung im Raum unterstützt.
Steuerung und Regelung
Das Innengerät ist nach den geltenden technischen Vorgaben vollständig verdrahtet.
Eine integrierte Steuerplatine überwacht die wesentlichen Gerätefunktionen. Für die Spannungsversorgung und die Kommunikation stehen entsprechende Anschlussklemmen zur Verfügung.
Die gewünschte Solltemperatur kann in einem Bereich von ungefähr 17 bis 32 °C eingestellt werden.
Unterstützte Betriebsarten
Das Klimasystem bietet folgende Funktionen:
- Kühlen
- Heizen
- Lüften
- Entfeuchten
- automatische Lüftersteuerung
- automatische Lamellensteuerung
- Timerbetrieb
Die Entfeuchtung erfolgt innerhalb des Klimabetriebs und ersetzt keinen separat geregelten Luftentfeuchter.
Automatischer Wiederanlauf
Nach einer Unterbrechung der Spannungsversorgung startet die Anlage automatisch mit den zuvor gespeicherten Einstellungen.
Temperatur, Betriebsart und weitere Konfigurationen müssen dadurch in der Regel nicht erneut vorgenommen werden.
Speicherung der Einstellungen
Die eingegebenen Betriebswerte bleiben auch bei einem Stromausfall gespeichert.
Nach Wiederherstellung der Stromversorgung kann die Klimaanlage den Betrieb mit der letzten gewählten Einstellung fortsetzen.
Fehlerdiagnosesystem
Das integrierte Diagnosesystem überwacht verschiedene Betriebszustände der Anlage.
Bei einer erkannten Störung können entsprechende Fehlercodes ausgegeben werden. Diese erleichtern qualifiziertem Fachpersonal die Fehlersuche und Wartung.
Vereisungsschutz
Das Gerät überwacht den Zustand des Wärmetauschers und schützt die Anlage vor einer übermäßigen Eisbildung.
Wird eine kritische Vereisung erkannt, passt das System den Betrieb automatisch an.
Schutz des Verdichters
Nach dem Einschalten oder nach einer Unterbrechung der Stromversorgung startet der Verdichter mit einer Verzögerung von ungefähr drei Minuten.
Diese Anlaufverzögerung verhindert zu häufige Neustarts und reduziert die mechanische Belastung des Verdichters.
Außengerät
Mitsubishi Electric SUZ-M35VA
Kühlleistung: 3,5 kW | Heizleistung: 4,1 kW | R32
Das Außengerät der SUZ-M-Serie ist für den Betrieb mit kompatiblen Mitsubishi Electric Innengeräten ausgelegt.
Die Invertertechnologie passt die Leistung des Verdichters kontinuierlich an den tatsächlichen Bedarf an. Dadurch arbeitet das Klimasystem gleichmäßiger und vermeidet häufige Start- und Stoppvorgänge.
Robustes Außengehäuse
Rahmen und Gehäuse bestehen aus verzinkten Stahlblechen.
Eine wetterbeständige Polyester-Einbrennlackierung schützt das Außengerät vor äußeren Einflüssen. Eine innenliegende Schalldämmung trägt zu einem reduzierten Betriebsgeräusch bei.
Großflächige, abnehmbare Verkleidungselemente erleichtern den Zugang bei Installation, Wartung und Reparatur.
Drehzahlgeregelter Axialventilator
Der direkt angetriebene Axialventilator besteht aus Kunststoff und wird abhängig vom benötigten Kondensationsdruck in seiner Drehzahl geregelt.
Der Ventilator ist statisch und dynamisch ausgewuchtet und arbeitet dadurch vibrationsarm. Ein horizontales Berührungsschutzgitter schützt den Ventilatorbereich.
Der wettergeschützte Motor ist wartungsarm und mit einem thermischen Überlastschutz ausgestattet.
Invertergeregelter Rollkolbenverdichter
Das Außengerät verfügt über einen sauggasgekühlten Rollkolbenverdichter.
Die Verdichterleistung wird stufenlos über einen Inverter geregelt. Dadurch kann das System genau die Heiz- oder Kühlleistung bereitstellen, die aktuell benötigt wird.
Der Verdichter ist auf Schwingungsdämpfern montiert und zusätzlich schallisoliert. Schutzfunktionen gegen Überstrom und thermische Überlastung tragen zu einem zuverlässigen Betrieb bei.
Ein ausreichend dimensionierter Flüssigkeitsabscheider verhindert, dass flüssiges Kältemittel zum Verdichter gelangt.
Deckenblende
Mitsubishi Electric SLP-2FA
Die SLP-2FA bildet den sichtbaren Abschluss der Deckenkassette im Raum.
Die Kunststoffblende wurde für eine möglichst gleichmäßige Verteilung der temperierten Luft unterhalb der Decke entwickelt. Durch ihre dezente Gestaltung fügt sie sich unauffällig in unterschiedliche Deckensysteme ein.
Diese Ausführung ist für die Bedienung über eine kompatible Kabelfernbedienung vorgesehen. Eine passende Fernbedienung ist abhängig vom Angebot und Lieferumfang separat auszuwählen.
Wartungsfreundliches Ansauggitter
Das Ansauggitter an der Unterseite der Blende kann heruntergeklappt werden.
Der dahinterliegende Langzeitfilter ist dadurch gut erreichbar und lässt sich zur Reinigung unkompliziert entnehmen.
Die wartungsfreundliche Konstruktion unterstützt eine lange Nutzungsdauer und einen zuverlässigen Luftdurchsatz.
Komfortabler Luftaustritt
Die motorisch betriebenen Luftleitlamellen ermöglichen eine bedarfsgerechte Verteilung der Raumluft.
Durch das Verschließen einzelner Ausblasöffnungen kann der Luftstrom an die Einbausituation und Raumgeometrie angepasst werden.
So ist neben dem vierseitigen Betrieb auch eine zwei- oder dreiseitige Luftverteilung möglich.
Ausstattungsmerkmale im Überblick
- Kompakte 4-Wege-Deckenkassette
- Für Euroraster-Zwischendecken geeignet
- Geringe Einbauhöhe von etwa 245 mm
- Vierseitiger Luftaustritt
- Zwei- oder dreiseitiger Betrieb möglich
- Motorisch verstellbare Luftleitlamellen
- Sechs einstellbare Ausblaswinkel
- Horizontaler Luftstrom mit Coanda-Effekt
- Integrierte Kondensatpumpe mit etwa 850 mm Förderhöhe
- Herausnehmbarer Langzeitfilter
- Vorbereiteter Frischluftanschluss
- Automatische Lüfterregelung
- Automatische Anpassung der Luftleitlamellen
- Optionaler 3D i-see Sensor
- Automatischer Wiederanlauf nach Stromausfall
- Speicherung der letzten Einstellungen
- Integriertes Fehlerdiagnosesystem
- Vereisungsschutzfunktion
- Verdichterschutz durch Anlaufverzögerung
Hinweise zur Installation
Die Installation und Inbetriebnahme der Anlage müssen durch entsprechend qualifiziertes Fachpersonal durchgeführt werden.
Bei der Planung sind unter anderem folgende Punkte zu berücksichtigen:
- ausreichender Platz innerhalb der Zwischendecke
- notwendige Revisions- und Wartungsflächen
- geeignete elektrische Absicherung
- fachgerechte Kondensatführung
- zulässige Leitungslängen und Höhendifferenzen
- korrekte Dimensionierung der Kältemittelleitungen
- sichere Befestigung des Innen- und Außengeräts
Technische und rechtliche Hinweise
Technische Änderungen, Irrtümer und Zwischenverkauf bleiben vorbehalten.
Das Austreten von Kältemittel kann zur Erderwärmung und damit zum Klimawandel beitragen. Die Klimawirkung eines Kältemittels wird durch das sogenannte Treibhauspotenzial beziehungsweise den GWP-Wert angegeben.
Kältemittel mit einem niedrigeren GWP-Wert haben bei einer Freisetzung geringere Auswirkungen auf die Erderwärmung als Kältemittel mit einem höheren Wert.
Abhängig vom eingesetzten Kältemittel kann die Freisetzung von 1 kg über einen Zeitraum von 100 Jahren eine wesentlich höhere Klimawirkung verursachen als 1 kg CO₂.
Arbeiten am Kältemittelkreislauf dürfen ausschließlich von zertifiziertem Fachpersonal vorgenommen werden. Die Geräte dürfen nicht eigenständig geöffnet, zerlegt oder technisch verändert werden.
