Produktbeschreibung

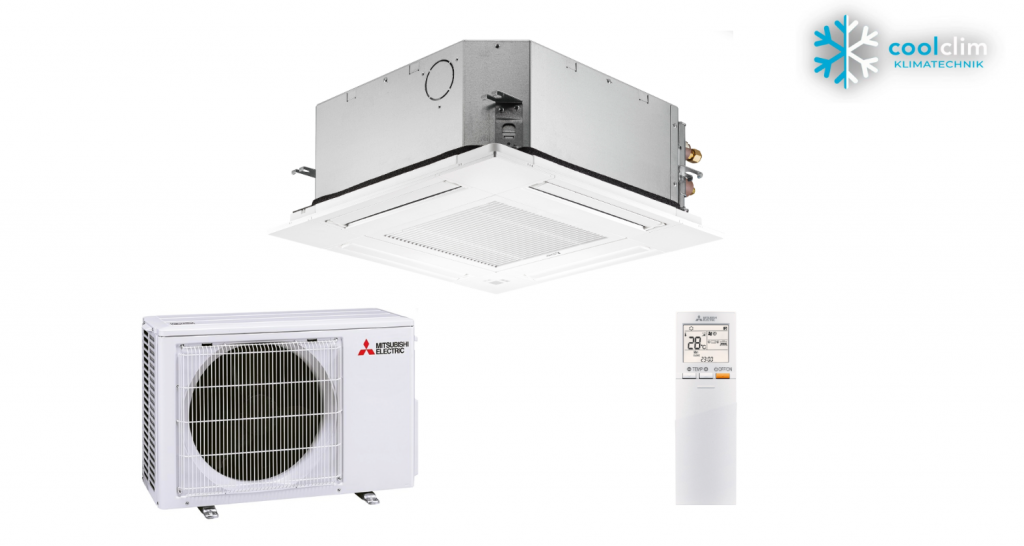

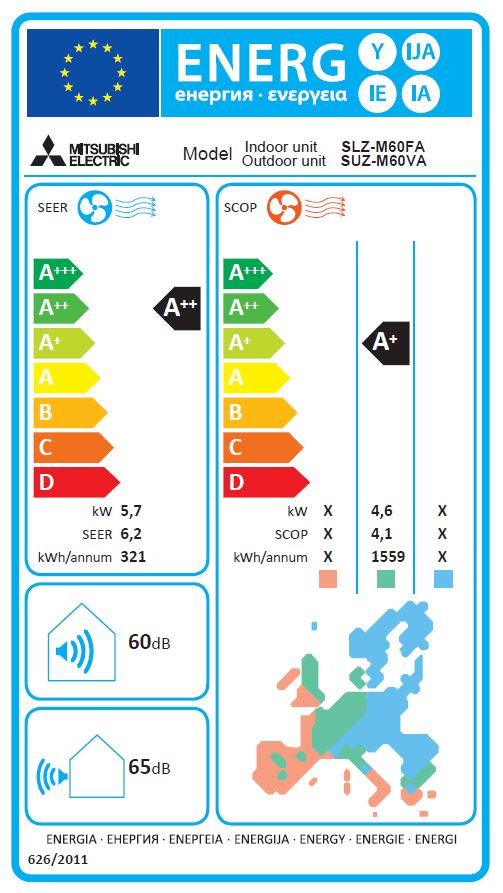

Mitsubishi Electric Deckenkassetten-Set
SLZ-M60FA + Deckenblende SLP-2FA + Außengerät SUZ-M60VA | 5,7 kW Kühlen | 6,4 kW Heizen | R32
Dieses Mitsubishi Electric Klimaanlagen-Set eignet sich zur Klimatisierung eines einzelnen Raumes mit einer Größe von ungefähr 60 bis 65 m².
Die Anlage ermöglicht das Kühlen, Heizen, Lüften und Entfeuchten der Raumluft. Durch den Einbau der kompakten 4-Wege-Deckenkassette in eine abgehängte Decke bleibt im Raum lediglich die dezente Deckenblende sichtbar.
Die konditionierte Luft wird über mehrere Raumrichtungen verteilt und sorgt dadurch für eine gleichmäßige Temperierung größerer Wohn-, Büro- und Gewerberäume.
Das Produktset besteht aus:
- Mitsubishi Electric 4-Wege-Deckenkassette SLZ-M60FA
- Mitsubishi Electric Deckenblende SLP-2FA
- Mitsubishi Electric Außengerät SUZ-M60VA
- Kältemittel R32
Innengerät
Mitsubishi Electric SLZ-M60FA 4-Wege-Deckenkassette
Kühlleistung: 5,7 kW
Die Mitsubishi Electric SLZ-M60FA ist eine kompakte Deckenkassette für den Einbau in Euroraster-Zwischendecken.
Durch die geringe Bauhöhe und das montagefreundliche Aufhängesystem eignet sich das Gerät auch für Installationen mit begrenztem Platz oberhalb der abgehängten Decke.
Die Raumluft wird über die Unterseite angesaugt und anschließend über vier Ausblasbereiche gleichmäßig im Raum verteilt.
Geeignet für niedrige Zwischendecken
Die Deckenkassette benötigt eine Einbauhöhe von lediglich ungefähr 245 mm.
Dadurch lässt sich das Innengerät auch in Räumen einsetzen, in denen oberhalb der Zwischendecke nur wenig Installationsraum vorhanden ist.
Typische Einsatzbereiche sind beispielsweise:
- größere Wohnräume
- Büros und Besprechungsräume
- Verkaufsflächen
- Praxisräume
- Kanzleien
- Schulungsräume
- kleinere Gewerbeeinheiten
Montagefreundliche Konstruktion
Das Gehäuse der Deckenkassette besteht aus verzinktem Stahlblech und ist mit einer geeigneten Wärmedämmung versehen.
Wichtige Bauteile sind von der Raumseite aus erreichbar. Dadurch können viele Wartungs- und Servicearbeiten von unten durchgeführt werden, ohne größere Bereiche der Zwischendecke öffnen zu müssen.
Das spezielle Montagesystem erleichtert außerdem die Befestigung der Deckenblende und kann die benötigte Montagezeit reduzieren.
Flexible Luftverteilung
Vierseitiger, dreiseitiger oder zweiseitiger Luftauslass
Im Standardbetrieb wird die gekühlte oder erwärmte Luft über vier Seiten in den Raum abgegeben.
Je nach Einbausituation und Raumaufteilung können einzelne Luftauslässe verschlossen werden. Dadurch ist auch ein Betrieb mit zwei oder drei aktiven Ausblasrichtungen möglich.
Die motorisch verstellbaren Luftleitlamellen lassen sich auf den einzelnen Seiten bedarfsgerecht ausrichten und unterstützen eine angenehme, möglichst zugfreie Luftverteilung.
Horizontaler Luftstrom
Für die Ausrichtung der Luftleitlamellen stehen sechs unterschiedliche Ausblaswinkel zur Verfügung.
Bei einer horizontalen Einstellung wird die Luft zunächst entlang der Decke geführt. Durch diesen sogenannten Coanda-Effekt kann sich die konditionierte Luft großflächig im Raum verteilen, ohne Personen unmittelbar anzublasen.
Vorbereiteter Frischluftanschluss
Die Deckenkassette ist serienmäßig für die Einbindung eines Frischluftanschlusses vorbereitet.
Bei entsprechender Anlagenplanung kann dem Raum ein begrenzter Anteil Außenluft zugeführt werden. Die konkrete Ausführung muss durch einen Fachbetrieb geprüft und an die baulichen Gegebenheiten angepasst werden.
Optionaler 3D i-see Sensor
Bedarfsgerechte Klimatisierung durch Personenerkennung
Die Deckenkassette kann optional mit einem 3D i-see Sensor erweitert werden.
Der Sensor erkennt Temperaturunterschiede sowie die Anwesenheit und Position von Personen im Raum. Auf Grundlage dieser Informationen kann die Luftverteilung automatisch angepasst werden.
Je nach ausgewählter Einstellung kann der Luftstrom:
- von anwesenden Personen weggeführt werden
- gezielt in genutzte Raumzonen geleitet werden
- gleichmäßig im Raum verteilt werden
- an die tatsächliche Raumnutzung angepasst werden
Die Personenerkennung kann zudem dazu beitragen, den Energieverbrauch bei geringer oder fehlender Raumnutzung zu reduzieren.
Luftansaugung und Langzeitfilter
Die Raumluft wird über das Ansauggitter an der Unterseite der Deckenblende aufgenommen.
Das Gitter kann nach unten aufgeklappt werden. Dahinter befindet sich ein langlebiger Luftfilter, der gröbere Staubpartikel zurückhält und den Wärmetauscher vor Verschmutzungen schützt.
Der Filter ist von unten zugänglich und kann zur regelmäßigen Reinigung unkompliziert entnommen werden.
Hochleistungswärmetauscher
Der integrierte Wärmetauscher besteht aus Kupferrohren mit aufgepressten Aluminiumlamellen.
Abhängig von der gewählten Betriebsart arbeitet er als Verdampfer oder Verflüssiger und überträgt die thermische Energie zwischen dem Kältemittel und der Raumluft.
Das Kältesystem wird werkseitig getrocknet, evakuiert und mit Schutzgas vorbereitet. Die Kondensatwanne ist gedämmt, um die Bildung von Schwitzwasser an der Geräteaußenseite zu reduzieren.
Eingebaute Kondensatpumpe
Die Deckenkassette verfügt über eine integrierte Kondensatpumpe mit Kondensatsensor.
Das während des Kühl- oder Entfeuchtungsbetriebs entstehende Kondenswasser kann bis zu einer Höhe von ungefähr 850 mm gefördert werden.
Die weiterführende Kondensatleitung muss anschließend fachgerecht und mit ausreichendem Gefälle installiert werden.
Geräuscharmer Ventilatorbetrieb
Der Ventilator wird direkt über einen drehzahlgeregelten Invertermotor angetrieben.
Die eingesetzte 3D-Turbo-Fan-Technologie ermöglicht eine gleichmäßige Luftförderung bei niedrigen Betriebsgeräuschen. Der Ventilator ist schwingungsgedämpft gelagert und dynamisch ausgewuchtet.
Mehrere schaltbare Lüfterstufen ermöglichen eine Anpassung der Luftmenge an den aktuellen Kühl- oder Heizbedarf.
Automatische Lüftersteuerung
Die Lüfterleistung wird abhängig von der Raumtemperatur und dem erforderlichen Leistungsbedarf automatisch geregelt.
Nach dem Einschalten kann das Gerät zunächst mit einer höheren Luftmenge arbeiten, um die gewünschte Temperatur schneller zu erreichen.
Sobald sich die Raumtemperatur dem eingestellten Sollwert nähert, wird die Lüfterleistung automatisch reduziert.
Automatische Lamellensteuerung
Die Stellung der Luftleitlamellen wird passend zur gewählten Betriebsart angepasst.
Im Kühlbetrieb kann die Luft stärker horizontal entlang der Decke verteilt werden. Im Heizbetrieb wird die warme Luft weiter in Richtung Boden geführt.
Dadurch wird eine möglichst gleichmäßige Temperaturverteilung im gesamten Raum unterstützt.
Steuerung und Überwachung
Das Innengerät ist entsprechend den geltenden technischen Anforderungen verdrahtet und besitzt Anschlussklemmen für die Spannungsversorgung und Steuerung.
Eine integrierte Steuerplatine überwacht und regelt die wesentlichen Betriebsfunktionen.
Die gewünschte Solltemperatur kann innerhalb eines Bereichs von ungefähr 17 bis 32 °C eingestellt werden.
Unterstützte Betriebsarten
Das Klimasystem bietet folgende Funktionen:
- Kühlen
- Heizen
- Lüften
- Entfeuchten
- automatische Lüftersteuerung
- automatische Anpassung der Luftleitlamellen
- zeitgesteuerter Betrieb
Die Entfeuchtung erfolgt innerhalb des Klimabetriebs und ersetzt keinen separat geregelten Luftentfeuchter.
Automatischer Wiederanlauf
Nach einer Unterbrechung der Stromversorgung startet die Anlage automatisch mit den zuletzt verwendeten Einstellungen.
Dadurch müssen Betriebsart, Temperatur und weitere Werte nach einem Spannungsausfall in der Regel nicht erneut konfiguriert werden.
Speicherung der Einstellungen
Die eingegebenen Betriebsparameter bleiben auch bei einer Unterbrechung der Spannungsversorgung gespeichert.
Nach Wiederherstellung der Stromversorgung kann das Klimasystem den Betrieb mit der zuvor ausgewählten Konfiguration fortsetzen.
Fehlerdiagnosesystem
Die Anlage überwacht wichtige Betriebszustände selbstständig.
Werden Unregelmäßigkeiten erkannt, können entsprechende Fehlercodes ausgegeben werden. Diese erleichtern qualifiziertem Fachpersonal die Fehlersuche, Wartung und Instandsetzung.
Vereisungsschutzfunktion
Das Gerät überwacht den Zustand des Wärmetauschers während des Betriebs.
Bei einer drohenden Vereisung wird die Leistung automatisch angepasst oder ein entsprechender Schutzbetrieb aktiviert.
Kondensatpumpensteuerung
Die Kondensatpumpe wird automatisch durch die Gerätesteuerung überwacht.
Der integrierte Kondensatsensor erkennt den Wasserstand und unterstützt einen sicheren Abtransport des anfallenden Kondenswassers.
Schutz des Verdichters
Nach dem Einschalten oder nach einer Unterbrechung der Spannungsversorgung startet der Verdichter mit einer Verzögerung von ungefähr drei Minuten.
Diese Schutzfunktion verhindert zu häufige Neustarts und reduziert die mechanische Belastung des Verdichters.
Außengerät
Mitsubishi Electric SUZ-M60VA
Kühlleistung: 5,7 kW | Heizleistung: 6,4 kW | Kältemittel R32
Das Mitsubishi Electric SUZ-M60VA Außengerät wurde für den Betrieb mit einem kompatiblen Innengerät entwickelt.
Die integrierte Invertertechnologie passt die Verdichterleistung kontinuierlich an den tatsächlichen Heiz- oder Kühlbedarf an.
Statt regelmäßig vollständig ein- und auszuschalten, arbeitet das System bedarfsgerecht mit unterschiedlichen Leistungsstufen. Dadurch können Temperaturschwankungen und unnötige Startvorgänge reduziert werden.
Robustes und wetterfestes Gehäuse
Gehäuse und Rahmen des Außengeräts bestehen aus stabilen, verzinkten Stahlblechen.
Eine wetterbeständige Polyester-Einbrennlackierung schützt die Außenflächen vor Witterungseinflüssen. Eine innenliegende Schalldämmung trägt zur Reduzierung der Betriebsgeräusche bei.
Großflächige, abnehmbare Verkleidungselemente erleichtern den Zugang bei Installation, Wartung und Reparatur.
Drehzahlgeregelter Axialventilator
Das Außengerät verfügt über einen direkt angetriebenen Axialventilator aus Kunststoff.
Die Lüfterdrehzahl wird abhängig vom erforderlichen Kondensationsdruck geregelt. Der Ventilator ist statisch und dynamisch ausgewuchtet und arbeitet dadurch möglichst vibrationsarm.
Ein horizontales Schutzgitter verhindert den direkten Kontakt mit dem Ventilatorbereich.
Der wettergeschützte Antriebsmotor ist wartungsarm und mit einem thermischen Überlastschutz ausgestattet.
Invertergeregelter Rollkolbenverdichter
Der sauggasgekühlte Rollkolbenverdichter wird stufenlos über eine Invertersteuerung geregelt.
Der Verdichter ist auf Schwingungsdämpfern montiert und zusätzlich schallisoliert. Dies reduziert die Übertragung von Vibrationen und Betriebsgeräuschen.
Schutzfunktionen gegen Überstrom und thermische Überlastung tragen zu einem zuverlässigen Betrieb bei.
Ein ausreichend dimensionierter Flüssigkeitsabscheider schützt den Verdichter außerdem vor möglichen Flüssigkeitsschlägen.
Deckenblende
Mitsubishi Electric SLP-2FA
Die SLP-2FA Deckenblende bildet den sichtbaren Abschluss der Deckenkassette im Raum.
Sie besteht aus Kunststoff und wurde für eine gleichmäßige Verteilung der temperierten Luft unterhalb der Decke entwickelt.
Durch ihre dezente Gestaltung lässt sich die Blende unauffällig in unterschiedliche Deckensysteme und Raumkonzepte integrieren.
Diese Ausführung ist für die Steuerung über eine kompatible Kabelfernbedienung vorgesehen. Die passende Fernbedienung ist abhängig vom jeweiligen Angebot separat auszuwählen.
Herausklappbares Ansauggitter
Das Ansauggitter an der Unterseite der Blende lässt sich nach unten öffnen.
Der dahinterliegende Langzeitfilter ist dadurch gut erreichbar und kann zur Reinigung einfach entnommen werden.
Die wartungsfreundliche Konstruktion unterstützt einen dauerhaft zuverlässigen Luftdurchsatz.
Anpassbarer Luftaustritt
Die Deckenblende ist standardmäßig für einen vierseitigen Luftausblas ausgelegt.
Einzelne Luftöffnungen können je nach Raumgeometrie und Montageposition verschlossen werden. Dadurch ist auch eine zwei- oder dreiseitige Luftverteilung möglich.
Motorisch verstellbare Luftleitlamellen unterstützen dabei eine komfortable und möglichst zugfreie Einbringung der konditionierten Luft.
Produkteigenschaften im Überblick
- Klimaanlagen-Set für Räume mit ungefähr 60 bis 65 m²
- 4-Wege-Deckenkassette für Euroraster-Zwischendecken
- Geringe Einbauhöhe von etwa 245 mm
- Vierseitiger Luftauslass
- Zwei- oder dreiseitiger Betrieb möglich
- Motorisch verstellbare Luftleitlamellen
- Sechs unterschiedliche Ausblaswinkel
- Horizontaler Luftstrom mit Coanda-Effekt
- Integrierte Kondensatpumpe mit etwa 850 mm Förderhöhe
- Herausnehmbarer Langzeitfilter
- Vorbereiteter Frischluftanschluss
- Automatische Lüfterregelung
- Automatische Steuerung der Luftleitlamellen
- Optionaler 3D i-see Sensor
- Automatischer Neustart nach einem Stromausfall
- Speicherung der gewählten Einstellungen
- Integriertes Fehlerdiagnosesystem
- Vereisungsschutzfunktion
- Kondensatpumpensteuerung
- Verdichterschutz durch dreiminütige Anlaufverzögerung
- Effiziente Invertertechnologie
- Robustes und wetterbeständiges Außengerät
Hinweise zur Installation
Die Montage und Inbetriebnahme des Klimasystems müssen durch entsprechend qualifiziertes Fachpersonal erfolgen.
Bei der Planung und Installation sind insbesondere folgende Punkte zu berücksichtigen:
- ausreichender Platz innerhalb der Zwischendecke
- erforderliche Revisions- und Wartungsflächen
- fachgerechte Kondensatführung
- geeignete elektrische Absicherung
- zulässige Leitungslängen und Höhendifferenzen
- korrekte Dimensionierung der Kältemittelleitungen
- sichere Befestigung des Innen- und Außengeräts
- geeigneter Montageort für das Außengerät
Technische und rechtliche Hinweise
Technische Änderungen, Irrtümer und Zwischenverkauf bleiben vorbehalten.
Das Austreten von Kältemittel kann zur Erderwärmung und damit zum Klimawandel beitragen. Die Klimawirkung eines Kältemittels wird durch das sogenannte Treibhauspotenzial beziehungsweise den GWP-Wert angegeben.
Kältemittel mit einem niedrigeren GWP-Wert haben bei einer Freisetzung geringere Auswirkungen auf die Erderwärmung als Kältemittel mit einem höheren Wert.
Abhängig vom verwendeten Kältemittel kann die Freisetzung von 1 kg über einen Zeitraum von 100 Jahren eine deutlich höhere Klimawirkung verursachen als 1 kg CO₂.
Arbeiten am Kältemittelkreislauf dürfen ausschließlich von qualifiziertem und zertifiziertem Fachpersonal durchgeführt werden. Das Innen- und Außengerät dürfen nicht eigenständig geöffnet, zerlegt oder technisch verändert werden.
