Produktbeschreibung

Mitsubishi Electric Kanalgeräte-Set

SEZ-M50DA2 + SUZ-M50VA | 5,0 kW | R32 | für ca. 50–55 m²

Das Mitsubishi Electric Klimaanlagen-Set mit dem kompakten SEZ-M50DA2 Kanaleinbaugerät ist für die komfortable Klimatisierung eines Raumes mit ungefähr 50 bis 55 m² ausgelegt.

Das Innengerät wird verdeckt innerhalb einer geeigneten Zwischendecke montiert. Die gekühlte oder erwärmte Luft gelangt anschließend über angeschlossene Luftkanäle und Luftauslässe in den Raum. Dadurch bleibt die eigentliche Klimatechnik nahezu unsichtbar.

Das System eignet sich zum:

• Kühlen
• Heizen
• Entfeuchten
• Filtern der Raumluft
• verdeckten Einbau in Zwischendecken
• energieeffizienten Betrieb durch Invertertechnik

Lieferumfang

• 1 × Mitsubishi Electric SEZ-M50DA2 Kanaleinbaugerät
• 1 × Mitsubishi Electric SUZ-M50VA Außengerät
• Regelungsmöglichkeit über kompatible Mitsubishi Electric Kabelfernbedienung
• R32-Kältemittelsystem

Innengerät

Mitsubishi Electric SEZ-M50DA2 Kanaleinbaugerät

Kühlleistung ca. 5,0 kW

Das SEZ-M50DA2 gehört zur Mitsubishi Electric M-Serie und verbindet hohe Klimaleistung mit einer besonders dezenten Installation.

Durch die verdeckte Montage eignet sich das Gerät vor allem für Räume, in denen keine sichtbare Wand- oder Deckeneinheit gewünscht ist.

Mögliche Einsatzbereiche sind beispielsweise:

• größere Wohnräume
• Büros
• Praxen
• Besprechungsräume
• Ferienwohnungen
• kleinere Verkaufsflächen
• hochwertige Wohnbereiche
• gewerblich genutzte Räume

Nahezu unsichtbare Klimatisierung

Das Kanaleinbaugerät wird innerhalb einer geeigneten Zwischendecke installiert.

Im eigentlichen Raum sind anschließend nur die vorgesehenen Luftauslässe und Ansaugöffnungen sichtbar.

Die temperierte Luft wird über ein angeschlossenes Kanalsystem verteilt. So lässt sich eine leistungsstarke Klimatisierung besonders unauffällig in die Raumarchitektur integrieren.

Besonders kompakte Bauhöhe

Mit einer Gerätehöhe von lediglich rund 200 mm gehört die SEZ-Serie zu den besonders flachen Kanaleinbaugeräten.

Dadurch eignet sich das Gerät auch für Gebäude, in denen innerhalb der Zwischendecke nur begrenzter Installationsraum zur Verfügung steht.

Einstellbare externe statische Pressung

Die externe statische Pressung kann an das verwendete Kanalsystem angepasst werden.

Laut den vorliegenden Angaben stehen folgende Einstellungen zur Verfügung:

• 5 Pa
• 15 Pa
• 35 Pa
• 50 Pa

Damit lässt sich die Luftförderung an unterschiedliche Kanalführungen und Luftauslässe anpassen.

Drei Gebläsegeschwindigkeiten

Für die Luftförderung stehen drei unterschiedliche Lüfterstufen zur Verfügung:

• Niedrig
• Mittel
• Hoch

Dadurch kann die Luftmenge entsprechend dem aktuellen Leistungsbedarf und den individuellen Komfortanforderungen angepasst werden.

Leiser Betrieb

Die SEZ-Kanalgeräte sind für einen möglichst geräuscharmen Anlagenbetrieb ausgelegt.

Da sich das Innengerät zusätzlich innerhalb der Zwischendecke befindet, bleibt die technische Einheit räumlich vom eigentlichen Aufenthaltsbereich getrennt.

Das macht das System insbesondere für Wohn-, Büro- und Praxisbereiche interessant.

Luftfilter serienmäßig integriert

Im Ansaugbereich des Innengerätes befindet sich bereits ein Luftfilter.

Dieser unterstützt die Filterung der angesaugten Raumluft und schützt gleichzeitig die innenliegenden Komponenten vor stärkeren Verschmutzungen.

Energieeffiziente DC-Invertertechnik

Das Klimasystem arbeitet mit moderner Mitsubishi Electric Invertertechnologie.

Dabei wird die Verdichterleistung kontinuierlich an den aktuellen Kühl- oder Heizbedarf angepasst.

Statt ausschließlich zwischen voller Leistung und Stillstand zu wechseln, stellt das System möglichst genau die benötigte Leistung bereit.

Dadurch entstehen verschiedene Vorteile:

• geringere Temperaturschwankungen
• gleichmäßiger Raumkomfort
• bedarfsgerechter Energieverbrauch
• weniger unnötige Verdichterstarts
• ruhigerer Anlagenbetrieb
• geringere Vibrationsentwicklung

Automatischer Wiederanlauf

Nach einer Unterbrechung der Spannungsversorgung kann die Klimaanlage automatisch wieder starten.

Die zuvor gespeicherten Einstellungen können dabei erneut übernommen werden.

So muss die gewünschte Raumtemperatur nach einem Stromausfall nicht vollständig neu eingestellt werden.

Selbstdiagnose-System

Das Klimasystem verfügt über integrierte Diagnosefunktionen.

Mögliche Betriebsstörungen können dadurch einfacher erkannt und bei Wartungs- oder Servicearbeiten durch einen Fachbetrieb ausgewertet werden.

Optional erhältliche Kondensatpumpe

Bei entsprechenden Einbaubedingungen kann das Kanaleinbaugerät mit einer Kondensatpumpe ergänzt werden.

Diese unterstützt die Ableitung des beim Kühl- und Entfeuchtungsbetrieb entstehenden Kondenswassers, wenn eine natürliche Ableitung mit Gefälle nicht realisiert werden kann.

Winterregelung für den Kühlbetrieb

Das zugehörige Inverter-Außengerät unterstützt laut den vorliegenden Produktinformationen eine Winterregelung.

Bei dieser Leistungsklasse ist der Kühlbetrieb bis zu vergleichsweise niedrigen Außentemperaturen möglich.

Dies ist insbesondere für Räume interessant, in denen auch während der kalten Jahreszeit eine kontinuierliche Kühllast entsteht.

Komfortable Anlagensteuerung

Über eine kompatible Mitsubishi Electric Kabelfernbedienung können verschiedene Anlagenfunktionen eingestellt werden.

Je nach verwendeter Regelung gehören dazu beispielsweise:

• Solltemperatur
• Kühlbetrieb
• Heizbetrieb
• Lüfterstufe
• Wochenprogramme
• Betriebsstatus
• Diagnosefunktionen

Energiesparender Betrieb

Durch die stufenlose Inverterregelung wird nur die Kühl- beziehungsweise Heizleistung bereitgestellt, die aktuell benötigt wird.

Dies unterstützt einen bedarfsgerechten Betrieb und reduziert starke Temperaturschwankungen im Raum.

Die eingesetzten Rollkolbenverdichter sind außerdem auf geringe Geräusch- und Vibrationsentwicklung ausgelegt.

Flexible Montage

Die kompakten Abmessungen von Innen- und Außengerät erleichtern die Integration in unterschiedliche Gebäude.

Vor allem das flache Kanalgerät ermöglicht eine zurückhaltende Klimatisierung, ohne dass ein großes Innengerät sichtbar an einer Wand oder Decke montiert werden muss.

Außengerät

Mitsubishi Electric SUZ-M50VA

Kühlleistung ca. 5,0 kW | Heizleistung ca. 6,0 kW | R32

Das Mitsubishi Electric SUZ-M50VA Außengerät bildet die zentrale Außeneinheit des Klimasystems.

Es übernimmt abhängig vom Betriebsmodus die Wärmeaufnahme beziehungsweise Wärmeabgabe und wird über eine bedarfsgeregelte Invertertechnik gesteuert.

Je nach baulicher Situation kann das Außengerät beispielsweise:

• auf einer Terrasse
• auf einer geeigneten Bodenfläche
• auf einem Dach
• an einer vorbereiteten Außenwand

installiert werden.

Robuste Gehäusekonstruktion

Rahmen und Verkleidung bestehen aus stabilen verzinkten Stahlblechen.

Eine wetterbeständige Polyester-Einbrennlackierung schützt die Oberfläche zusätzlich vor äußeren Einflüssen.

Im Inneren unterstützt eine Schalldämmung einen möglichst geräuscharmen Anlagenbetrieb.

Große abnehmbare Verkleidungselemente erleichtern Wartungs- und Servicearbeiten.

Leistungsfähiger Wärmetauscher

Der Wärmetauscher besteht aus Kupferrohren mit aufgepressten Aluminiumlamellen.

Je nach Betriebsart übernimmt er die Funktion des Verdampfers oder Verflüssigers.

Die Konstruktion unterstützt eine effiziente Wärmeübertragung im Kühl- und Heizbetrieb.

Drehzahlgeregelter Axialventilator

Das Außengerät verfügt über einen direkt angetriebenen Axialventilator.

Die Drehzahl wird abhängig von den jeweiligen Betriebsbedingungen geregelt.

Der Ventilator ist statisch und dynamisch ausgewuchtet.

Der wettergeschützte Antriebsmotor besitzt zusätzlich einen thermischen Überlastschutz.

Invertergeregelter Rollkolbenverdichter

Der Verdichter arbeitet mit variabler Drehzahl und passt seine Leistung dem tatsächlichen Bedarf an.

Er ist auf Schwingungsdämpfern montiert und zusätzlich schallgedämmt.

Weitere Schutzfunktionen umfassen:

• Schutz vor Überstrom
• thermischen Überlastschutz
• Schwingungsdämpfung
• Flüssigkeitsabscheider zum Schutz vor Flüssigkeitsschlägen

Kältemittelkreislauf mit R32

Zum Kältemittelkreislauf gehören unter anderem:

• Filter
• Sammler
• 4-Wege-Umschaltventil für Kühlen und Heizen
• elektronisches Expansionsventil
• Serviceanschlüsse
• Füllanschlüsse
• absperrbare Ventile
• Bördelanschlüsse

Das Außengerät ist mit R32 als Kältemittel der Kategorie A2L vorgefüllt.

Der Kältemittelkreislauf wird werkseitig druckgeprüft, auf Dichtheit kontrolliert, getrocknet und evakuiert.

Mitsubishi Electric A-Control

Die integrierte A-Control-Steuerung übernimmt die Regelung und Überwachung wesentlicher Anlagenfunktionen.

Hierzu gehören unter anderem:

• Verdichterregelung
• Ventilatorsteuerung
• Kommunikation zwischen Innen- und Außengerät
• Überwachung wichtiger Betriebsparameter
• Invertersteuerung

Dadurch kann die Leistung laufend dem tatsächlichen Kühl- oder Heizbedarf angepasst werden.

Kühlbetrieb bei niedrigen Außentemperaturen

Das Außengerät verfügt über eine Verflüssigungsdruckregelung für den Betrieb bei niedrigen Außentemperaturen.

Laut den vorliegenden Angaben ermöglicht diese Leistungsklasse einen Kühlbetrieb bis etwa −15 °C Außentemperatur.

Dies kann insbesondere für Technikräume und andere Bereiche mit ganzjähriger Kühllast interessant sein.

Fehlerdiagnose

Störungen von Innen- oder Außengerät können über entsprechende Fehleranzeigen beziehungsweise Blinkcodes ausgegeben werden.

Zusätzlich lässt sich der zuletzt gespeicherte Fehler über eine Fehlerhistorie abrufen.

Dadurch wird die Diagnose bei Wartungs- und Reparaturarbeiten erleichtert.

Mitsubishi Electric Replace-Funktion

Das Inverter-Außengerät unterstützt die Mitsubishi Electric Replace-Technologie.

Unter bestimmten technischen Voraussetzungen können bei einer Modernisierung vorhandene Kältemittelleitungen einer älteren Anlage weiterverwendet werden.

Vor einer solchen Nutzung müssen die vorhandenen Rohrleitungen durch einen qualifizierten Fachbetrieb geprüft werden.

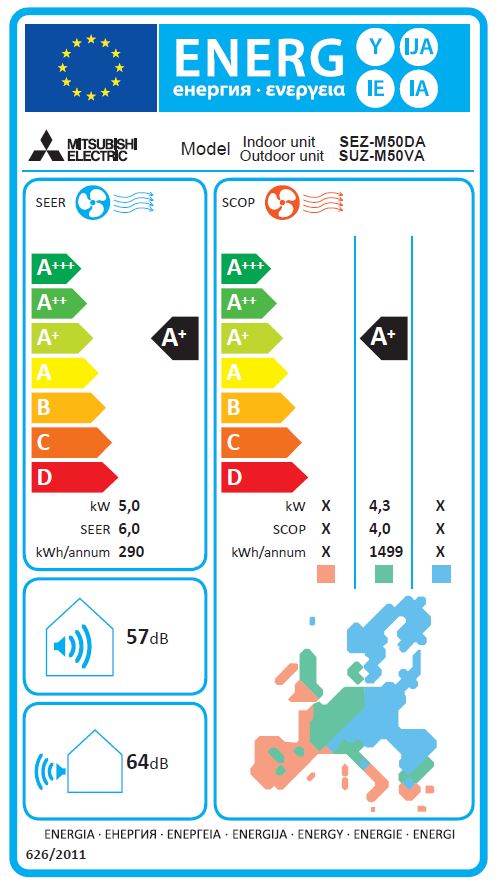

Qualitäts- und Konformitätsmerkmale

Laut den vorliegenden Produktinformationen verfügt das System unter anderem über:

• Konformität mit der ErP-Richtlinie Lot 10
• Auslegung gemäß EU-Verordnung Nr. 206/2012
• Fertigung in ISO-9001-zertifizierten Produktionsstätten
• CE-Kennzeichnung
• werkseitigen Probelauf unter Betriebsbedingungen

Typische Einsatzbereiche

Das Mitsubishi Electric SEZ-M50DA2 Kanalgeräte-Set eignet sich insbesondere für Räume mit ungefähr 50 bis 55 m², in denen eine leistungsfähige und gleichzeitig dezente Klimatisierung gewünscht wird.

Geeignete Einsatzbereiche sind beispielsweise:

• größere Wohn- und Essbereiche
• Büros
• Besprechungsräume
• Praxen
• Ferienwohnungen
• Verkaufsräume
• kleinere Gewerbeeinheiten
• hochwertige Wohnbereiche

Durch die Kombination aus verdecktem Deckeneinbau, geringer Gerätehöhe und Inverterregelung lässt sich eine komfortable Klimatisierung realisieren, ohne dass das Innengerät sichtbar im Raum montiert werden muss.

Technische und rechtliche Hinweise

Technische Änderungen, Irrtümer und Zwischenverkauf bleiben vorbehalten.

Das Austreten von Kältemittel kann zur globalen Erwärmung beitragen. Die Klimawirkung eines Kältemittels wird anhand seines Treibhauspotenzials beziehungsweise GWP-Wertes beschrieben.

Kältemittel mit einem niedrigeren GWP-Wert haben bei einer Freisetzung eine geringere Klimawirkung als Kältemittel mit einem höheren GWP-Wert.

Arbeiten am Kältemittelkreislauf sowie Installation, Inbetriebnahme, Wartung und Reparatur dürfen ausschließlich von entsprechend qualifiziertem Fachpersonal durchgeführt werden.
