Produktbeschreibung

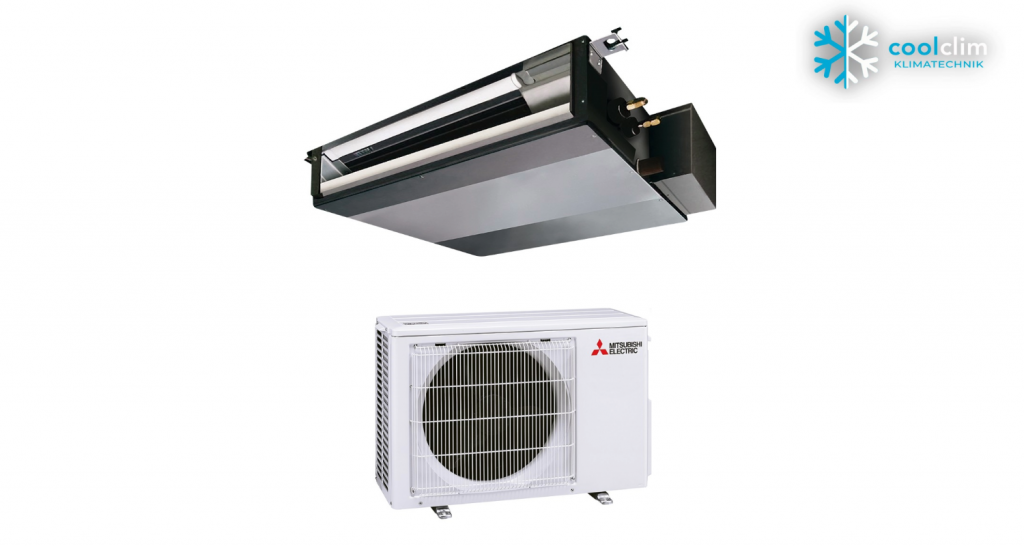

Mitsubishi Electric Kanalgeräte-Set

SEZ-M60DA2 + SUZ-M60VA | ca. 6,1 kW | R32 | für ca. 60–65 m²

Das Mitsubishi Electric Klimaanlagen-Set mit dem SEZ-M60DA2 Kanaleinbaugerät eignet sich für die leistungsstarke und gleichzeitig besonders dezente Klimatisierung eines Raumes mit ungefähr 60 bis 65 m².

Das Innengerät wird innerhalb einer geeigneten Zwischendecke installiert. Über angeschlossene Luftkanäle und Luftauslässe gelangt die gekühlte oder erwärmte Luft anschließend gleichmäßig in den Raum. Dadurch bleibt das eigentliche Klimagerät nahezu vollständig verborgen.

Das System eignet sich zum:

• Kühlen
• Heizen
• Entfeuchten
• Filtern der Raumluft
• verdeckten Einbau in Zwischendecken
• energieeffizienten Betrieb durch Invertertechnik

Lieferumfang

• 1 × Mitsubishi Electric SEZ-M60DA2 Kanaleinbaugerät
• 1 × Mitsubishi Electric SUZ-M60VA Außengerät
• Steuerungsmöglichkeit über kompatible Mitsubishi Electric Kabelfernbedienung
• R32-Kältemittelsystem

Innengerät

Mitsubishi Electric SEZ-M60DA2 Kanaleinbaugerät

Kühlleistung ca. 6,1 kW

Das SEZ-M60DA2 gehört zur kompakten Mitsubishi Electric M-Serie und wurde für Anwendungen entwickelt, bei denen eine leistungsfähige Klimatisierung möglichst unauffällig in das Gebäude integriert werden soll.

Da das Innengerät innerhalb der Decke verschwindet, eignet es sich besonders für Räume, in denen kein sichtbares Wand- oder Deckengerät gewünscht ist.

Typische Einsatzbereiche sind beispielsweise:

• größere Wohnbereiche
• Büros
• Praxen
• Besprechungsräume
• Ferienwohnungen
• Verkaufsflächen
• kleinere Gewerbeeinheiten
• hochwertige Wohn- und Geschäftsräume

Verdeckte Installation in der Zwischendecke

Das Kanaleinbaugerät wird vollständig innerhalb einer geeigneten Deckenkonstruktion montiert.

Im eigentlichen Raum bleiben lediglich die Luftauslässe und Ansaugöffnungen sichtbar.

Die temperierte Luft wird über Luftkanäle zu den gewünschten Bereichen geführt. Dadurch lässt sich eine leistungsstarke Klimatisierung realisieren, ohne dass ein großes Innengerät das Raumdesign beeinflusst.

Kompakte Gerätehöhe

Die SEZ-Serie zeichnet sich durch eine besonders flache Bauform aus.

Mit einer Gerätehöhe von lediglich rund 200 mm kann das Innengerät auch in vergleichsweise niedrige Zwischendecken integriert werden.

Dies bietet zusätzliche Flexibilität bei Neubauten, Renovierungen und Nachrüstungen.

Einstellbare externe statische Pressung

Die externe statische Pressung kann an das verwendete Luftkanalsystem angepasst werden.

Laut den vorliegenden Angaben stehen folgende Einstellungen zur Verfügung:

• 5 Pa
• 15 Pa
• 35 Pa
• 50 Pa

Dadurch kann die Luftförderung an unterschiedliche Kanalführungen, Luftauslässe und Installationssituationen angepasst werden.

Drei Gebläsegeschwindigkeiten

Das Kanalgerät verfügt über drei unterschiedliche Lüfterstufen:

• Niedrig
• Mittel
• Hoch

So kann die Luftmenge passend zum aktuellen Kühl- oder Heizbedarf eingestellt werden.

Leiser Anlagenbetrieb

Die Mitsubishi Electric SEZ-Serie wurde auf einen möglichst geräuscharmen Betrieb ausgelegt.

Da das Innengerät zusätzlich innerhalb der Zwischendecke installiert wird, befindet sich die technische Einheit außerhalb des direkten Aufenthaltsbereichs.

Das macht das System besonders interessant für Wohnräume, Praxen, Büros und andere Bereiche, in denen eine angenehme Geräuschkulisse wichtig ist.

Integrierter Luftfilter

Im Ansaugbereich befindet sich serienmäßig ein Luftfilter.

Dieser unterstützt die Filterung der angesaugten Raumluft und schützt gleichzeitig die internen Komponenten des Gerätes vor stärkeren Verschmutzungen.

Moderne DC-Invertertechnik

Das Klimasystem arbeitet mit energieeffizienter Invertertechnologie.

Dabei wird die Verdichterleistung kontinuierlich an den tatsächlichen Kühl- oder Heizbedarf angepasst.

Statt ausschließlich mit voller Leistung zu arbeiten und anschließend vollständig abzuschalten, stellt das System möglichst genau die aktuell erforderliche Leistung bereit.

Dies bietet verschiedene Vorteile:

• gleichmäßigere Raumtemperaturen
• reduzierte Temperaturschwankungen
• weniger Verdichterstarts
• bedarfsgerechter Energieverbrauch
• geringere Geräuschentwicklung
• reduzierte Vibrationen
• hoher Klimakomfort

Automatischer Wiederanlauf

Nach einer Unterbrechung der Spannungsversorgung kann die Anlage automatisch wieder starten.

Gespeicherte Einstellungen können dabei erneut übernommen werden.

Dadurch muss das gewünschte Raumklima nach einem Stromausfall nicht vollständig neu eingestellt werden.

Selbstdiagnose-System

Das Klimasystem verfügt über integrierte Diagnosefunktionen.

Bei einer Störung können wichtige Informationen für Wartung und Service bereitgestellt werden.

Dies erleichtert einem Fachbetrieb die Fehleranalyse und kann die Wartung des Systems vereinfachen.

Optionale Kondensatpumpe

Bei entsprechenden Einbaubedingungen kann das Innengerät mit einer Kondensatpumpe ergänzt werden.

Damit kann das beim Kühl- und Entfeuchtungsbetrieb entstehende Kondenswasser auch dann abgeführt werden, wenn kein ausreichendes natürliches Gefälle vorhanden ist.

Winterregelung

Das zugehörige Inverter-Außengerät verfügt laut den vorliegenden Angaben über eine typenabhängige Winterregelung.

Bei dieser Leistungsklasse ist ein Kühlbetrieb bis zu niedrigen Außentemperaturen möglich.

Das kann insbesondere für Räume sinnvoll sein, in denen auch während der Wintermonate eine dauerhafte Kühllast entsteht.

Beispiele sind:

• Technikräume
• Serverbereiche
• Räume mit hoher Geräteabwärme
• gewerbliche Nutzflächen

Komfortable Anlagensteuerung

Über eine kompatible Mitsubishi Electric Kabelfernbedienung lassen sich wichtige Funktionen komfortabel steuern.

Je nach verwendeter Regelung können beispielsweise folgende Einstellungen vorgenommen werden:

• gewünschte Raumtemperatur
• Kühlbetrieb
• Heizbetrieb
• Lüftergeschwindigkeit
• Wochenprogramme
• Betriebsstatus
• Diagnosefunktionen

Energiesparender Betrieb

Durch die stufenlose Leistungsregelung stellt das System nur so viel Kühl- oder Heizleistung bereit, wie aktuell benötigt wird.

Dadurch kann die Raumtemperatur gleichmäßiger gehalten und ein unnötig hoher Energieverbrauch reduziert werden.

Die eingesetzten Rollkolbenverdichter sind zusätzlich auf geringe Geräusch- und Vibrationsentwicklung ausgelegt.

Flexible Montage

Die kompakten Abmessungen des Innen- und Außengerätes ermöglichen eine flexible Anlagenplanung.

Besonders das flache Kanaleinbaugerät bietet sich für Gebäude an, in denen eine sichtbare Klimaanlage vermieden werden soll.

Außengerät

Mitsubishi Electric SUZ-M60VA

Kühlleistung ca. 6,1 kW | Heizleistung ca. 7,4 kW | R32

Das Mitsubishi Electric SUZ-M60VA Außengerät übernimmt die Wärmeaufnahme beziehungsweise Wärmeabgabe des Klimasystems.

Die Invertertechnik passt die Verdichterleistung laufend an den tatsächlichen Bedarf an.

Je nach baulicher Situation kann das Außengerät beispielsweise:

• auf einer geeigneten Bodenfläche
• auf einer Terrasse
• auf einem Dach
• an einer entsprechend vorbereiteten Außenwand

installiert werden.

Robuste Außeneinheit

Gehäuse und Rahmen bestehen aus stabilen verzinkten Stahlblechen.

Eine wetterbeständige Polyester-Einbrennlackierung schützt die Oberfläche zusätzlich vor äußeren Einflüssen.

Im Inneren unterstützt eine Schalldämmung einen möglichst geräuscharmen Betrieb.

Großflächig abnehmbare Verkleidungselemente erleichtern Wartungs- und Servicearbeiten.

Hochleistungswärmetauscher

Der Wärmetauscher besteht aus Kupferrohren mit aufgepressten Aluminiumlamellen.

Je nach Betriebsart übernimmt er die Funktion des Verdampfers oder Verflüssigers.

Die Konstruktion unterstützt eine effiziente Wärmeübertragung sowohl im Kühl- als auch im Heizbetrieb.

Drehzahlgeregelter Axialventilator

Das Außengerät verfügt über einen direkt angetriebenen Axialventilator.

Die Ventilatordrehzahl wird entsprechend den jeweiligen Betriebsbedingungen geregelt.

Der Ventilator ist statisch und dynamisch ausgewuchtet.

Der wettergeschützte Antriebsmotor verfügt außerdem über einen thermischen Überlastschutz.

Invertergeregelter Rollkolbenverdichter

Der Verdichter arbeitet mit variabler Drehzahl und passt seine Leistung kontinuierlich an den aktuellen Bedarf an.

Er ist auf Schwingungsdämpfern gelagert und zusätzlich schallgedämmt.

Weitere Schutzmaßnahmen umfassen:

• Schutz vor Überstrom
• thermischen Überlastschutz
• Schwingungsdämpfung
• Flüssigkeitsabscheider zum Schutz vor Flüssigkeitsschlägen

Kältemittelkreislauf mit R32

Zum Kältemittelkreislauf gehören unter anderem:

• Filter
• Sammler
• 4-Wege-Umschaltventil für Heiz- und Kühlbetrieb
• elektronisches Expansionsventil
• Serviceanschlüsse
• Füllanschlüsse
• absperrbare Ventile
• Bördelanschlüsse

Das Außengerät ist mit dem Kältemittel R32 der Kategorie A2L vorgefüllt.

Der Kältemittelkreislauf wird werkseitig druckgeprüft, auf Dichtheit kontrolliert, getrocknet und evakuiert.

Mitsubishi Electric A-Control

Die integrierte A-Control-Steuerung überwacht und regelt die zentralen Anlagenfunktionen.

Dazu gehören unter anderem:

• Verdichterregelung
• Ventilatorsteuerung
• Kommunikation zwischen Innen- und Außengerät
• Überwachung verschiedener Betriebszustände
• Invertersteuerung

Die Verdichterdrehzahl wird dabei automatisch an den aktuellen Leistungsbedarf angepasst.

Kühlbetrieb bei niedrigen Außentemperaturen

Laut den vorliegenden Angaben unterstützt die Außengeräteklasse eine Winterregelung für den Kühlbetrieb bis etwa −15 °C Außentemperatur.

Damit eignet sich das System auch für Anwendungen, bei denen ganzjährig Kühlleistung benötigt wird.

Fehlerdiagnose

Störungen von Innen- und Außengerät können über entsprechende Fehleranzeigen beziehungsweise Blinkcodes dargestellt werden.

Zusätzlich kann die Fehlerhistorie Informationen über zuletzt aufgetretene Störungen bereitstellen.

Dies unterstützt den Fachbetrieb bei Wartungs- und Reparaturarbeiten.

Mitsubishi Electric Replace-Funktion

Das Inverter-Außengerät unterstützt die Mitsubishi Electric Replace-Technologie.

Unter bestimmten technischen Voraussetzungen können bei der Modernisierung einer bestehenden Anlage vorhandene Kältemittelleitungen weiterverwendet werden.

Vor einer solchen Nutzung müssen die vorhandenen Rohrleitungen durch einen qualifizierten Fachbetrieb überprüft werden.

Qualitäts- und Konformitätsmerkmale

Laut den vorliegenden Produktinformationen verfügt das System unter anderem über:

• Konformität mit der ErP-Richtlinie Lot 10
• Auslegung gemäß EU-Verordnung Nr. 206/2012
• Fertigung in ISO-9001-zertifizierten Werken
• CE-Kennzeichnung
• werkseitigen Probelauf unter Betriebsbedingungen

Typische Einsatzbereiche

Das Mitsubishi Electric SEZ-M60DA2 Kanalgeräte-Set eignet sich insbesondere für Räume mit ungefähr 60 bis 65 m², in denen eine leistungsstarke und gleichzeitig dezente Klimatisierung gewünscht wird.

Geeignete Einsatzbereiche sind beispielsweise:

• große Wohn- und Essbereiche
• Büros
• Besprechungsräume
• Praxen
• Verkaufsflächen
• größere Ferienwohnungen
• hochwertige Wohnbereiche
• kleinere Gewerbeflächen

Durch die Kombination aus verdecktem Deckeneinbau, kompakter Gerätehöhe und bedarfsgeregelter Invertertechnik lässt sich eine komfortable Klimatisierung realisieren, ohne dass das Innengerät sichtbar im Raum montiert werden muss.

Technische und rechtliche Hinweise

Technische Änderungen, Irrtümer und Zwischenverkauf bleiben vorbehalten.

Das Austreten von Kältemittel kann zur globalen Erwärmung beitragen. Die Klimawirkung eines Kältemittels wird anhand des Treibhauspotenzials beziehungsweise des GWP-Wertes beschrieben.

Kältemittel mit einem geringeren GWP-Wert besitzen bei einer Freisetzung eine geringere Klimawirkung als Kältemittel mit einem höheren GWP-Wert.

Arbeiten am Kältemittelkreislauf sowie Installation, Inbetriebnahme, Wartung und Reparatur dürfen ausschließlich von entsprechend qualifiziertem Fachpersonal durchgeführt werden.
